篮式过滤器

/uploads/allimg/20221013/1-22101320010a55.jpg

/uploads/allimg/20221013/1-221013200109595.jpg

/uploads/allimg/20221013/1-2210132001093Y.jpg

/uploads/allimg/20221013/1-221013200109496.jpg

/uploads/allimg/20221013/1-221013200109592.jpg

/uploads/allimg/20221013/1-2210132001095O.jpg

/uploads/allimg/20221013/1-22101320010c42.jpg

/uploads/allimg/20221013/1-22101320010c22.jpg

/uploads/allimg/20221013/1-221013200109443.jpg

/uploads/allimg/20221013/1-22101320010bP.jpg

/uploads/allimg/20221013/1-221013200109530.jpg

/uploads/allimg/20221013/1-221013200109123.jpg

/uploads/allimg/20221013/1-22101320010aS.jpg

/uploads/allimg/20221013/1-2210132001093A.jpg

/uploads/allimg/20221013/1-2210132001094W.jpg

/uploads/allimg/20221013/1-22101320010a31.jpg

/uploads/allimg/20221013/1-221013200109444.jpg

/uploads/allimg/20221013/1-22101320010b95.jpg

/uploads/allimg/20221013/1-22101320010b46.jpg

/uploads/allimg/20221013/1-221013200109210.jpg

/uploads/allimg/20221013/1-221013200109E5.jpg

/uploads/allimg/20221013/1-221013200109400.jpg

/uploads/allimg/20221013/1-221013200110259.jpg

/uploads/allimg/20221013/1-221013200110434.jpg

/uploads/allimg/20221013/1-221013200110630.jpg

/uploads/allimg/20221013/1-221013200110J0.jpg

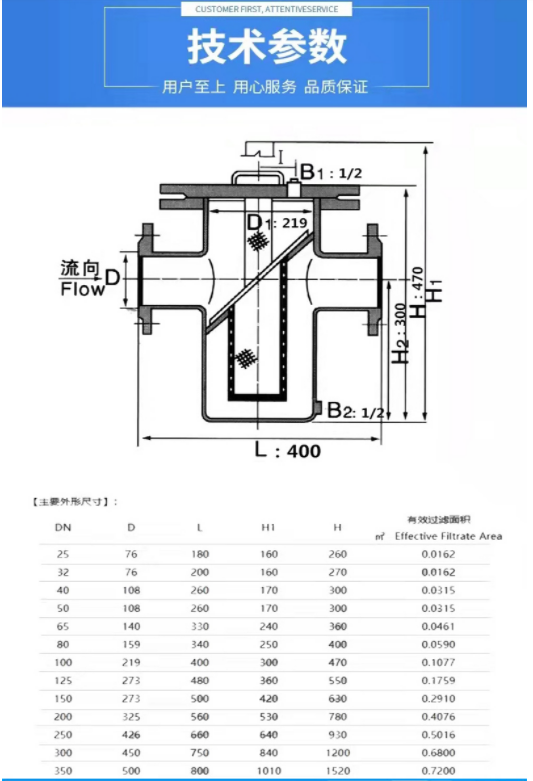

屏幕截图 2022-10-08 102052.png

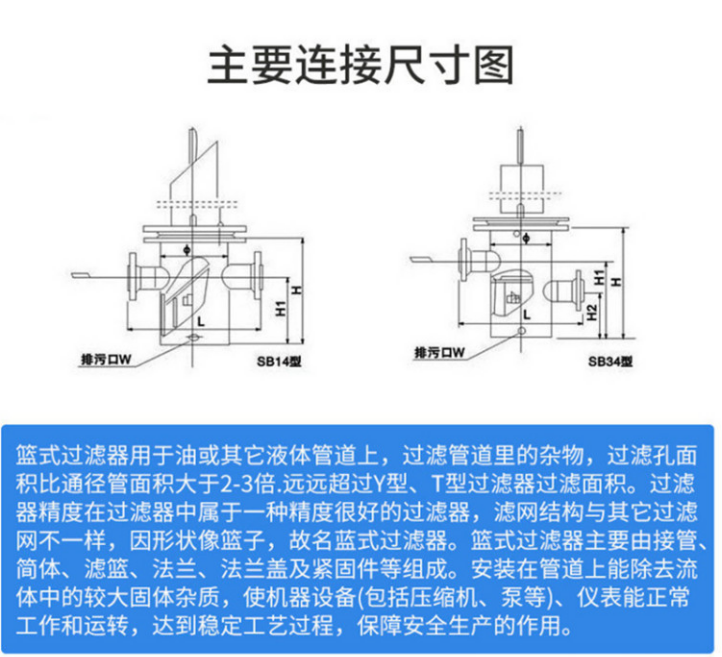

屏幕截图 2022-10-08 102834.png

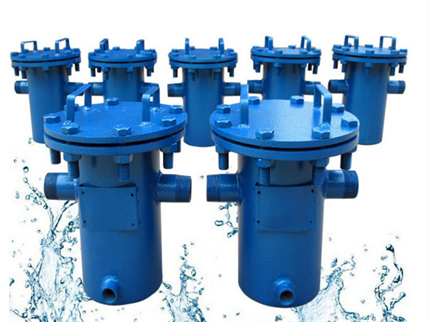

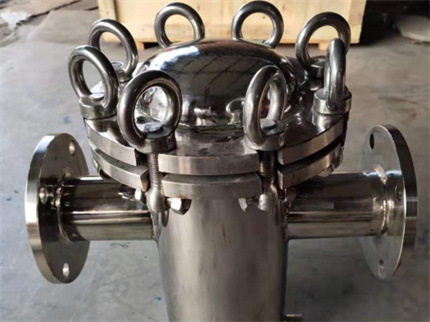

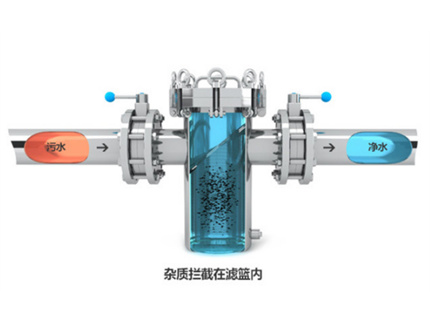

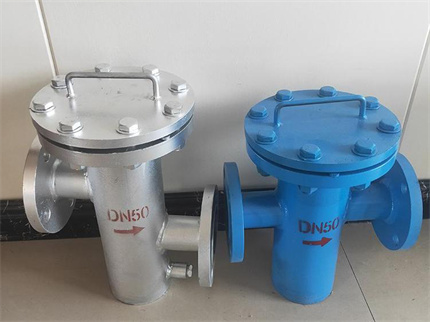

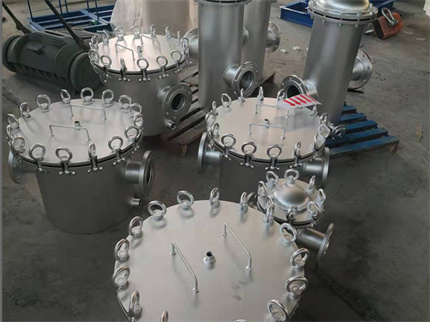

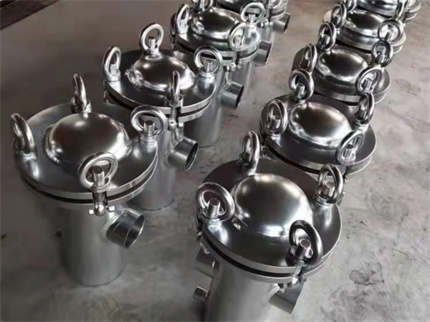

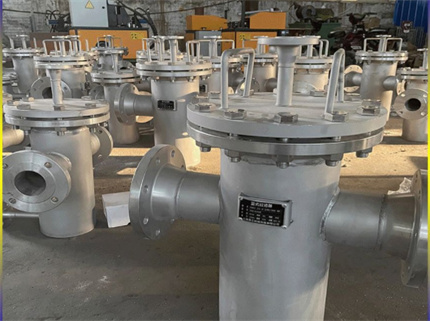

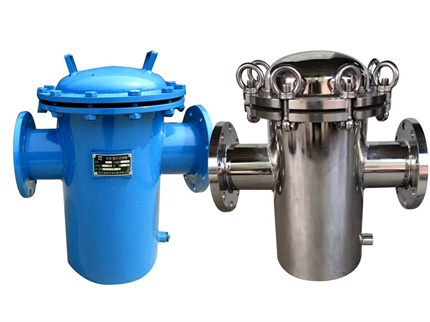

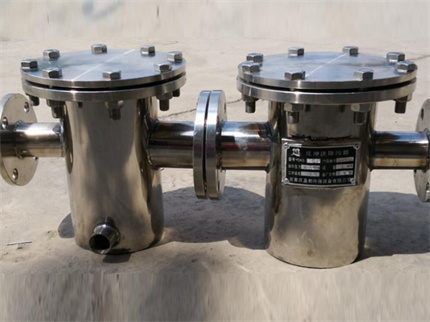

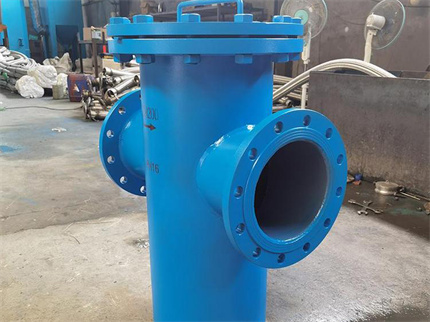

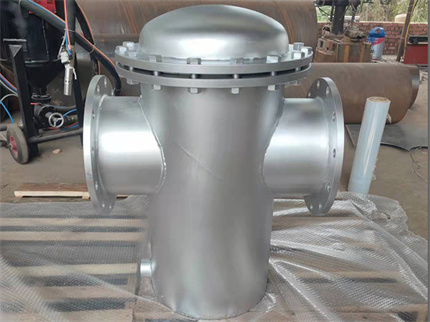

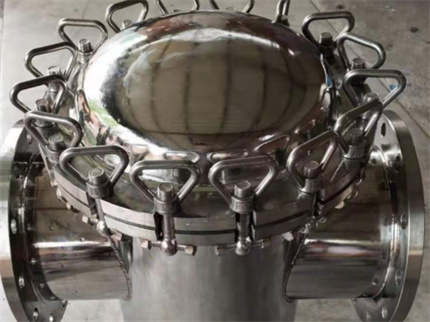

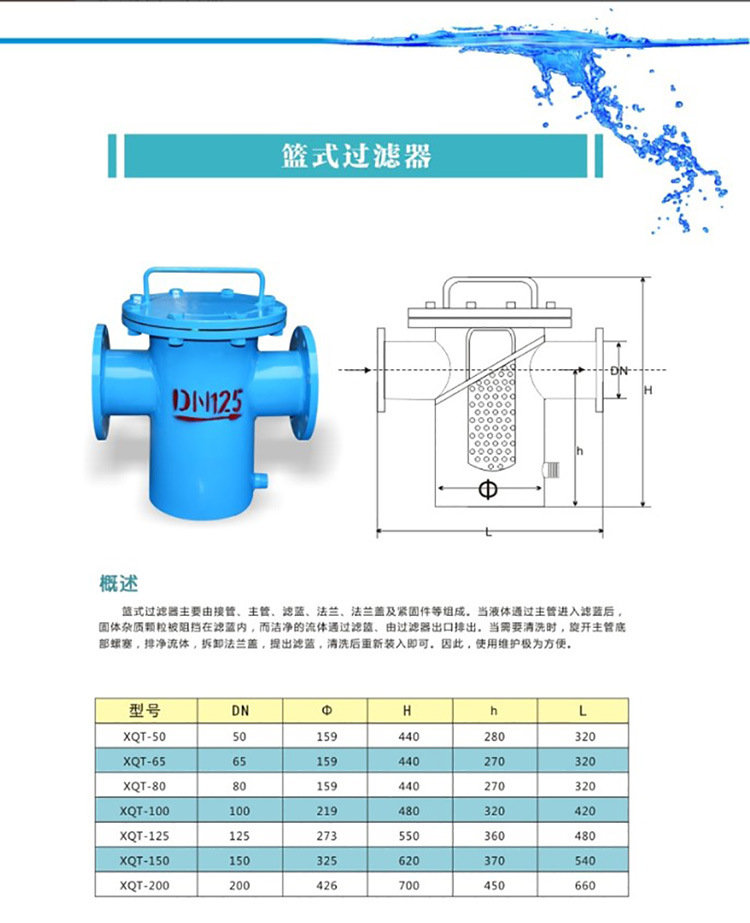

篮式过滤器(Basket type filter),主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。

简介

学名:篮式过滤器(Basket type filter)

别称:筒式过滤器,桶式过滤器

篮式过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。其分为三大类:单桶SB34复式过滤器;单桶高低YG07过滤器;双桶双联过滤器。

细节分类

1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态,也就是使空气达到一定的洁净度。

2.液体过滤器 使受到污染的液体被洁净到生产、生活所需要的状态,也就是使液体达到一定的洁净度。

其实过滤器还有很多种,譬如叠片过滤器、砂滤器、碳滤器等等,主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质,当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦,只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。本类阀门在管道中一般应当水平安装。

管道过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其它设备的正常工作,当介质进入篮式过滤器后,过滤出来的介质就符合工业标准了,具体各种介质不同,选择的滤芯规格不同。本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点,其主要适用的物料有:

化工、石油化工生产中弱腐蚀性物料, 如: 水、油品、氨、烃类等。

化工生产中的腐蚀性物料, 如: 烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

食品、制药生产中有卫生要求的物料,如: 啤酒、饮料、乳制品、糖浆等。

Y型过滤器(水过滤器)属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。该公司所生产的Y型过滤器(水过滤器)能根据客户具体要求(特殊压力、特殊口径)定制。Y型过滤器(水过滤器)具有制作简单、安装清洗方便、纳污量大等优点。

选型原则

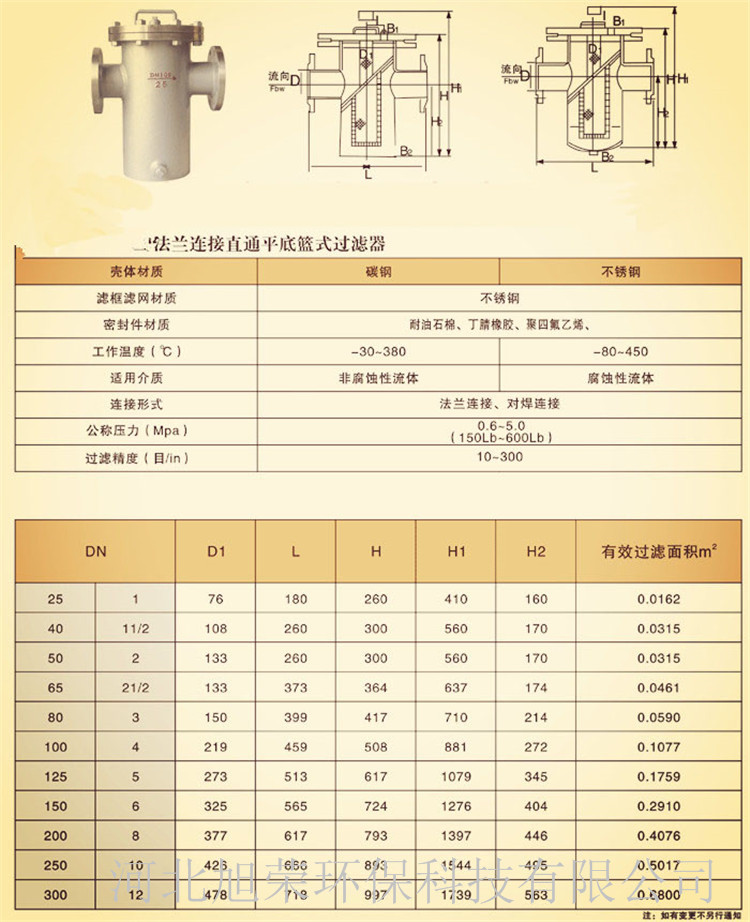

管道用篮式过滤器 制造标准 JB/7538

1、进出口通径

原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

2、

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表"滤网规格"。

孔目数目

丝径mm

可拦截的粒径um

开孔面积(%)

10

0.508

2032

36

12

0.475

1660

39

14

0.376

1438

37

16

0.315

1273

35

18

0.315

1096

39

20

0.273

955

33

22

0.234

882

31

24

0.234

785

44

26

0.234

743

41

28

0.234

673

44

30

0.234

614

47

32

0.234

560

50

36

0.234

472

54

38

0.234

455

54

40

0.193

442

51

50

0.152

356

50

60

0.122

301

49

80

0.102

216

53

100

0.081

173

54

120

0.081

131

62

150

0.065

104

31

200

0.050

74

33

300

0.035

44

30

4、过滤器材质:

过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa

维护保养

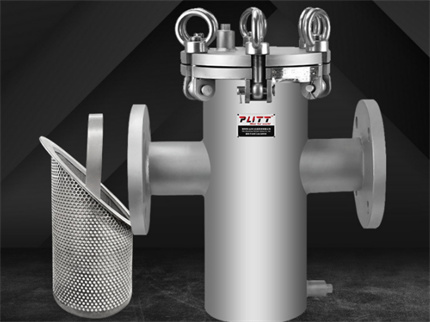

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护;

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

4、如发现不锈钢钢丝网变形或损坏,需马上更换。

试压检测

过滤器水压试验的压力为其设计压力的1.5倍,保压时间为30分钟,保证无渗透及变形现象。

折叠标志包装

每台过滤器出厂时提供下列文件:

a 产品合格证

b 产品试压检测报告

c 产品质量保证书
